Votre Xmax 125 refuse soudainement de démarrer et le tableau de bord reste muet ? Avant de paniquer, sachez qu’un fusible grillé est souvent la cause la plus fréquente derrière ce genre de panne électrique. C’est un bon moyen de comprendre pourquoi votre scooter vous lâche sans prévenir, et surtout de remettre la main dessus rapidement.
Dans cet article, vous allez découvrir où se cache la boîte à fusibles de votre Xmax 125, comment y accéder sans rien abîmer, et comment identifier le bon composant à remplacer. Mettez fin à tout doute avec une méthode simple, à la portée de tous.
L'emplacement fusible xmax 125 et son accès rapide

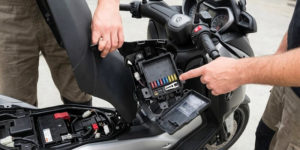

Dénicher le boîtier derrière le cache B
L’emplacement fusible xmax 125 se trouve à l’avant du scooter, juste derrière le panneau de protection appelé « cache B », situé entre le guidon et le bloc optique. Le problème principal est que beaucoup de propriétaires cherchent d’abord sous la selle, alors que ce n’est pas le bon réflexe sur ce modèle.
Pour y accéder, retirez les vis de fixation visibles du cache, puis déclipsez-le délicatement. Le boîtier noir regroupant l’ensemble des protections électriques apparaît alors. Un jeu de tournevis basique suffit amplement pour cette opération.
Distinguer le fusible principal des circuits secondaires
Une fois le boîtier ouvert, vous repérerez le fusible principal de 30A, qui protège l’ensemble du système électrique. À côté, des fusibles de plus faible ampérage sécurisent des circuits précis comme l’injection ou l’éclairage.
Comprendre cette hiérarchie vous permet de cibler la panne beaucoup plus vite : un phare éteint n’implique pas forcément le même fusible qu’un scooter qui ne démarre plus du tout. L’usage que vous allez donner à ce diagnostic détermine directement le temps que vous passerez à réparer.
3 étapes pour changer un fusible sans faire d'erreur
Les règles de sécurité avant de toucher au circuit
Avant toute manipulation, coupez systématiquement le contact. Vérifiez également l’absence d’humidité autour du boîtier, surtout si le scooter est resté sous la pluie récemment. Par précaution supplémentaire, il est recommandé de déconnecter la borne négative de la batterie avant d’intervenir sur le circuit électrique.
Ces quelques gestes évitent les courts-circuits accidentels et vous permettent de travailler sereinement, sans risquer d’endommager d’autres composants de votre Xmax.

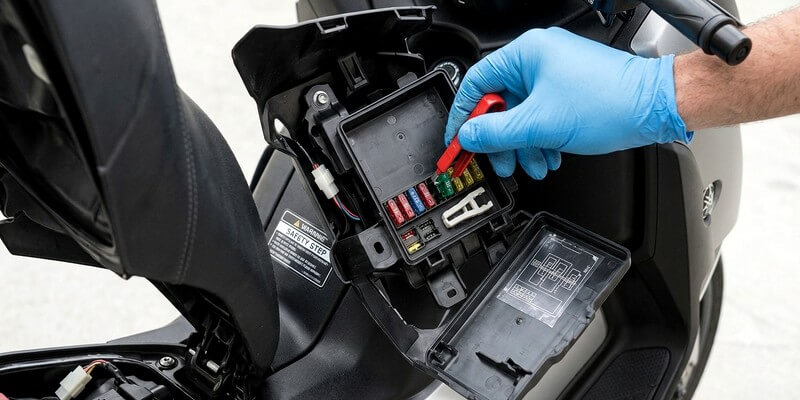

Utiliser la pince fournie et respecter l'ampérage
Yamaha intègre une petite pince d’extraction directement dans le couvercle du boîtier : elle vous permet de retirer le fusible sans forcer ni l’abîmer. Remplacez toujours l’élément défectueux par un modèle de couleur identique, donc de même ampérage.
Vous devriez ensuite être capables de remonter le cache B sans difficulté. Ne cédez jamais à la tentation d’un fusible surdimensionné, même en dépannage : le risque de surchauffe du faisceau, voire de départ d’incendie, est réel.
Comment savoir si votre panne vient vraiment d'un fusible ?
Les signes qui ne trompent pas sur un composant grillé
À travers le plastique transparent du fusible, vous pouvez observer si le filament métallique est rompu. C’est le signe le plus fiable d’un composant grillé. Autre indice fréquent : l’extinction soudaine du tableau de bord, parfois accompagnée d’un voyant clé allumé fixe ou d’un contacteur qui semble bloqué. Si le scooter ne démarre plus alors que la batterie semble en bon état, un testeur de continuité vous permettra de confirmer le diagnostic visuel en quelques secondes.
Que faire quand le fusible saute à nouveau immédiatement ?
Si le nouveau fusible grille aussitôt après le remplacement, le problème principal est que vous avez probablement un court-circuit franc quelque part dans le faisceau électrique. Recherchez des traces de frottement ou des fils dénudés contre le châssis, notamment près des zones de chaleur.
Pensez aussi à débrancher tout accessoire non d’origine (alarme, prise USB, éclairage additionnel) : ce sont des causes très courantes de court-circuit sur un Xmax 125, souvent négligées lors du premier diagnostic.
Entretenir le faisceau pour éviter les pannes à répétition
Vérifier l'état de la batterie et des cosses
Une batterie mal entretenue accélère l’usure du circuit électrique et multiplie les pannes de fusibles. Nettoyez régulièrement les dépôts de sulfate sur les bornes et assurez-vous du serrage optimal des connexions pour éviter les arcs électriques. Une graisse conductrice appliquée sur les cosses prévient efficacement l’oxydation future.
Si votre batterie peine à tenir la charge, recharger une batterie moto correctement reste le meilleur moyen de limiter les sollicitations excessives sur le circuit et donc les pannes de fusibles à répétition.
Surveiller le relais de démarreur et les points de friction
Le relais de démarreur du Xmax 125 est souvent exposé aux projections d’eau et de poussière, ce qui en fait un point sensible à surveiller. Inspectez également les câbles qui passent près des zones de chaleur du moteur, où l’isolant peut se dégrader avec le temps.
Un contrôle visuel rapide lors de chaque révision, un bon moyen d’anticiper les pannes avant qu’elles ne surviennent, complète utilement la vérification de pression de vos pneus et l’ensemble de l’entretien courant de votre Xmax 125.
FAQ
Où se trouve exactement le boîtier à fusibles sur mon modèle d'année spécifique ?
Sur la grande majorité des générations d’Xmax 125, le boîtier se trouve derrière le cache B, à l’avant du scooter, quelle que soit l’année de fabrication.
Que faire si le scooter ne démarre plus et affiche un voyant clé ou un contacteur bloqué ?
Ce symptôme est souvent lié à la batterie, au contacteur à clé ou au relais de démarreur de votre Yamaha Xmax, plus qu’à un fusible isolé.
Peut-on mettre un fusible de plus fort ampérage en dépannage ?
Non, jamais. Un ampérage supérieur ne protège plus correctement le circuit et expose votre scooter à une surchauffe du faisceau, voire à un départ d’incendie.
Pourquoi mon fusible saute-t-il continuellement ?
Cela révèle généralement un court-circuit franc ou un fil dénudé en contact avec le châssis, qu’il faut impérativement localiser avant tout nouveau remplacement.
